2011年2月28日 星期一

Bottlehead 的耳擴 Crack

前陣子,palchiu 兄提到 Bottlehead 的耳擴 Crack ,看了一些相關討論後,就想買一套來玩看看。其實手邊還準備好其他 2 套真空管耳擴備料,好久了,卻一直沒有去完成,就先完成這套來開頭吧!!

Bottlehead 是一個網站(工作室)的名稱,開發出不少真空管相關音響套件,在網路上的口碑也很好。Crack 是一台耳機擴大器,使用 2 支真空管,12AU7 & 6080 各一支 OTL 設計。組裝起來後也是小小的一台,很容易找地方安置。所謂 OTL 就是不使用輸出變壓器的設計線路。Crack 的設計適合用在高阻抗耳機上,Bottlehead 還有另一組套件 S.E.X. 可以適用低阻抗耳機。

好多年前就開始注意 6080 這支管,是因為耳擴設計大師 Gilmore 先生也有一個使用 6080 管的耳擴設計。雖然後來一直就停留在一張設計草圖、未能有後續進展,但是我已經開始陸續買了幾支6080真空管。6080 用在推動耳機上,是一支非常有 Power 的管,6080 真空管也算是很便宜的管,找了幾種不同廠牌的,還買到有 TFK 的 6080 管。另外 6AS7, 5998, WE421A...是葫蘆管造型的可替換管,還有一型號叫 7236 聽說表現也不錯。只是最近有幾台知名的耳擴,如 WA2、WA3....也是使用 6080 系列管,使得 6080 系列管價格上漲,尤其是 5998、WE421A 不但稀少、價格也攀升不少,買不下手。

Crack 是個完整套件,附帶詳細組裝說明,可以說是傻瓜套件,新手都可以玩。Crack 在國外的口碑也還不錯,尤其後來又開發出 C4S 恆流源 Speedball 升級套件,整體表現又向上提升。下訂單後並非馬上有貨,等了好久才在農曆除夕前送達 Crack 套件,Speedball 則更晚,前幾天才收到。

開箱動工,還被抽了關稅、營業稅,真不知道是什麼理由?整個箱子都被海關拆過,裡面只有零件,稅單上卻寫著 Headphone(耳機),真是#@#$

完整套件內容...

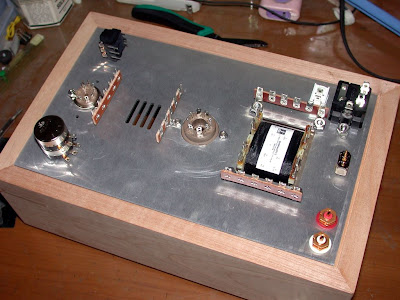

簡單卻還不錯看的木質機殼...


金屬部分噴上模型用漆,金屬黑色

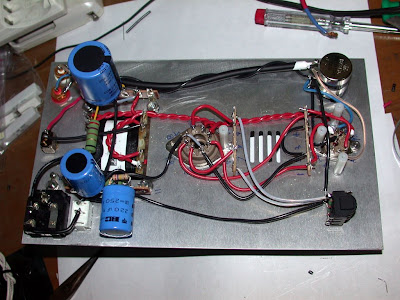

開工了...
燈絲供電AC 6.3V,之後插上真空管,實際測量只有5.6V,有點想換顆變壓器。


主濾波電容 220uF/250V,刻意把耐壓提高,希望能更長壽些。要不要並小PP電容,之後再來試試。
輸出交連,也是日後可以玩的地方,看能不能找到 100uF 的 大PP

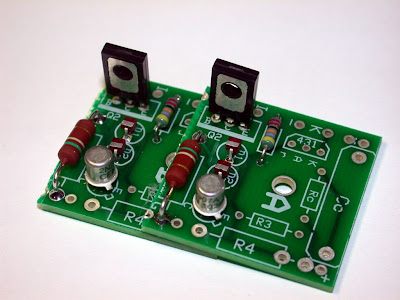

C4S 全名是:Camille Cascode Constant Current Source ,是由 Camille 設計的恆流源套件,在這裡取名為 Speedball :


傻瓜套件,我卻犯了一個傻瓜錯誤,在這裡拿了2顆220K電阻,誤以為是220R裝上去。測試時有誤,還好有找出問題,換掉之後就好了。



安裝真空管,測試無誤後,直接接上 HD800 試聽,結果還不錯。音量 VR 應該會換掉,Cosmos VR 的老毛病,前面會有一小段左右聲道不平衡。
又玩了一下木工 DIY,木器上漆也是個學問,去特力屋詢問,應該要用3種漆,底漆、著色漆、面漆,但是我只買一種:水性著色漆,因為其他兩種都好大一"桶"。

總共上了4層漆,沒有經驗,第一次應該調點水,讓顏色淡一點,用砂紙磨了好久,上漆後每一層都要用砂紙磨平,最後用1000號的砂紙把表面磨的光滑細緻,摸起來觸感很好。

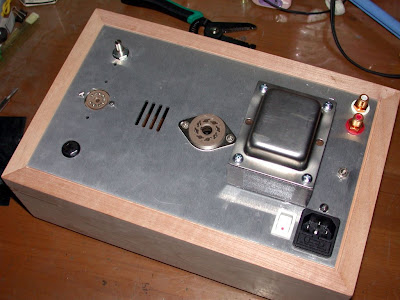

買的是柚木色,完工後看起來有點舊家具的味道,算是滿搭配的。
