質感一流的管鐘

瘋管鐘

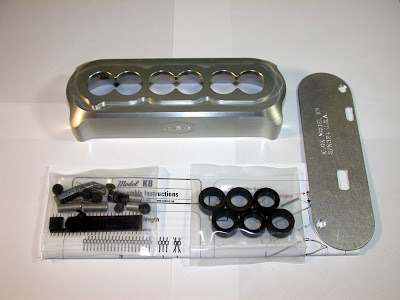

幾年前搜尋 Nixie Clock 相關網站,就看到這個名為 klok 的管鐘機殼,這是一位美國人Michael Mayberry 專為之前所述"德國來的管鐘"所設計製作的管鐘機殼。當時就覺得設計的外型還不錯,質感看起來也很棒,是用鋁塊經 CNC 一體成形的外殼。可是看到時已經銷售一空,今年初終於又等到少量上架,立刻訂購了一組。目前這個網站已經停止營運。

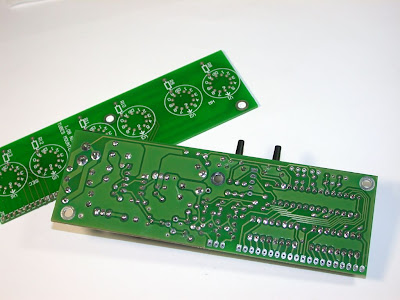

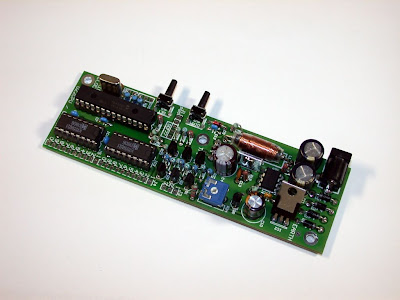

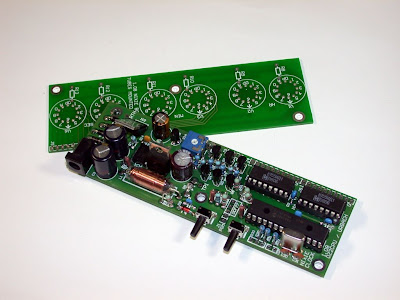

接著又向德國訂了一組管鐘套件,加上之前有買到一些漂亮的日本數字管 NEC CD66DL ,馬上著手焊接組裝,套件部份已有經驗,順利完成,測試成功。在組裝 klok 機殼時發現一個嚴重問題,就是鎖上支柱後,整體高度高了一點,導致調整按鍵和電源插孔無法對正機殼開孔,真是傷心。

E-mail 詢問 Michael Mayberry 加上照片說明,往返數封信件後,證實是支柱放錯了,尺寸誤差了0.2mm,並立刻答應補寄兩隻支柱過來。等了一個多月,不見郵包到來,又去信查詢,才說要寄出,又等了一個多月,終於收到了。很興奮的打開小郵包,竟然裡面不是我要的支柱,而是一組排針,頭暈..暈...。這時 klok 網站已經關了,還想說大概沒希望了,再去信說明,還好他又說非常抱歉,立即補寄,當然,這位大忙人又讓我等了好久,終於在上星期收到了正確的支柱。

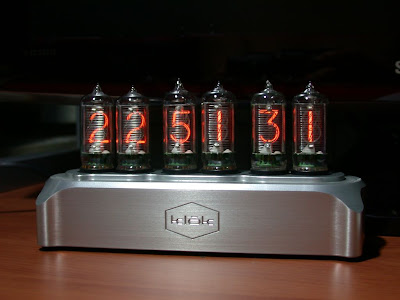

空閒下來時,一邊看足球,一邊重新組裝,並未注意到連接PCB的排針也要更換,高度還是不太一樣,硬鎖上去後上電測試,突然聽到"噗滋"一聲,有地方短路,心想毀了--什麼東西燒了?隔天睡飽後,拆除機殼重新上電測試,5V and 高壓都正常,數字管還是會亮,但是第4,6支管顯示不正常。還好網站上有線路圖,經判斷線路後先換一顆電晶體,哈哈,又正常了。換掉排針,重新組裝機殼,終於完工。嗯......真是質感一流的管鐘


















2010年2月14日 星期日

MARANTZ CD-95 改裝 OCXO-(恆溫晶體振盪器)

福虎生風來進寶
祝福大家
~虎年行大運~

久未動手DIY,有幾個計畫,工程較複雜,尚未建立信心,繼續擱置,先來玩個小規模的。

不久之前將 MARANTZ CD-95 委託網友加裝外接 clock,改變滿明顯的。想到還有一顆庫存已久的 OCXO,價格有點昂貴,放著有點可惜,正好也搜尋到有賣相關電源套件,於是想把它裝起來,試試改裝後的表現。

jitter(抖動)--是個很難理解的東西,反正在數位系統裡,這個東西越低越好?之前裝的是網路上很有名氣的 Elso Kwak clock,而 OCXO 有著高精密度、高穩定度的特性,應該對降低 jitter 也會有很好的效果。

完整套件很方便,替換了部份零件。找出數年前訂購的mini型變壓器,輸出 AC 9v 剛好夠用,使用獨立電源,也希望會有更佳表現。除頻部份,用不到,暫時先空著。焊接完後,上電測試 OK,將 OCXO 直接焊上,準備裝上CD95。




把原廠電源開關模組拆除,變壓器放進去剛剛好。先前外接Clock的電源線保留,如有需要,可以方便替換。接著,乾脆把 2顆1541晶片拆掉,只使用數位輸出,以後要用類比輸出時再說吧!
完工後聽了一下,背景更乾淨,但是韻味稍差,先Run 幾天看看。
