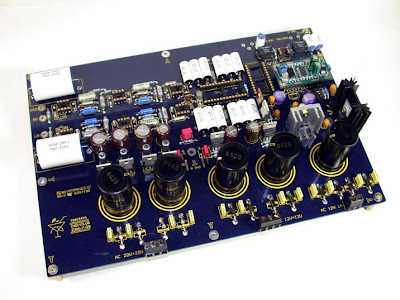

在一陣NOS的流行風潮中，出現了一台OS的設計，那就是大陸網站CNDIYClub的---飄版1541DAC。經飛仔的幫忙，取得PCB，一年多後的現在，才完成安裝測試。

一直以來，對TDA1541相關DAC都很有興趣，陸續也相繼完成兩台TDA1541 DAC。
一是大陸HiFiDIY網站的1541 DAC
二是阿仁設計的1541 DAC
這兩台都是NOS設計，也都包含了真空管輸出模組，把它們組裝成可以切換晶體輸出或管輸出，享受不同味道的樂趣。

飄版的OS TDA1541 DAC有些地方規劃的比較特殊，反正先裝起來聽聽看，有需要再慢慢改。

在 I/V, LPF, Buffer 部份，則是用上比較少見的 OP42，為了這幾顆OP也花了很長時間的等待、購買。分別買到AD原廠的OP42FZ、以及大陸買來的PMI OP42 EZ，都是陶瓷封裝，有機會再來比較看看有什麼不同。

OP 的供電...(特殊之一)
設計兩組＋17.5V ，分別供給左右聲道各三顆OP的正電壓，卻只有一組 -17.5V，單獨供應全部6顆OP的負電壓。

數位、類比地處理...(特殊之二) 一般都是用磁珠連接起來，簡單方便有效，這裡使用 2.2R//0.47uF 連接起來，有什麼用意，聽聽看便知....

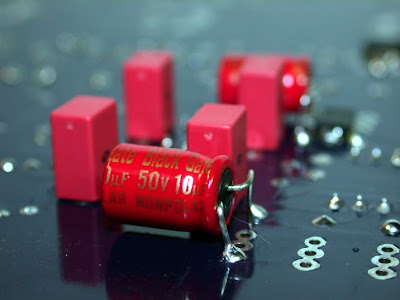

數位輸入處理...(特殊之三) 通常有加脈衝變壓器，就不用再以電容交連，而這裡兩種都用上了？

不管怎樣，已開聲，過些時候再來大車拼...

已準備好，燒機完成後要換上的晶片

這一台DAC，用上自己備料、焊接的DIR9001模組，替換CS8412

我稱之為：燒料版DIR9001模組

(舊文系列 2005年8月17日)

Gilmore 先生的設計，在規格上通常會給人一種較誇張的感覺，尤其是在電源的設計上。例如：後來稱之為 Dynalo 的電源設計(使用OPA548)，而在 Dynahi 上的電源設計，用上了更加強悍的 OPA541，最高可以供電40V/10A，請自行參考...
http://focus.ti.com/lit/ds/symlink/opa541.pdf

(Dynalo)
Pure Class A Dynamic Headphone Amplifier，是Dynalo發表在 HeadWiaze 上時的名稱：
http://headwize.com/projects/showfile.php?file=gilmore3_prj.htm
在推動GRADO系列耳機，有極佳的表現，後來經由 justin 在其 Headamp 網站上把它商品化http://www.headamp.com/
並推出可以自行DIY的套件 & PCB(目前已停售)，隨後並發行了改版(第二版) V2，所以....有些人常常會以 Gilmore V2 稱之。

後來....
因為 Dynahi 名稱的確定，才給他一個新的名字：Dynalo (以上是我的認知，如有錯誤請更正之)

這真是一台非常優質的耳擴，可以說配什麼耳機都好聽，尤其專門應付最難推的耳機K1000。

由此，名稱上的關聯來看，Dynahi & Dynalo 系出同門 (廢話)，而在線路上的設計，看起來也是相似的。Hi 應付高阻抗耳機、Lo 應付低阻抗耳機，
最後定案線路(PCB版)請參考...
http://www.djgardner.com/headphone/gilmore/dynahi/schematics/D2r3.pdf
在 head-fi 網站網友熱心的推動下，發起了兩次"團洗"，那已經是去年底的事了，兩次都買了幾片，在那個時候，電源部分就變成了最大的問題。

Gilmore 先生，是個大忙人，設計耳擴應是他閒暇時的樂趣之一，而此時，大家急著想要的就是Dynahi電源電路的PCB。這個時候，一定要提一下，台灣地區的先驅之一：尚飯桶先生，已著手製作出該電源PCB。

Dynahi 的電源部分：
原來 Gilmore 先生的構想，是設計成和主電路板一樣大小，後來順從民意，加大了濾波電容的直徑，因為，4700uF/63V 的小直徑電容還真不好找，因此，電源PCB加大了一些，也差點..破壞了我的製作構想。

原來的尺寸，剛剛好，直接架在散熱片上。
定案團洗的尺寸，加大了，不過還好也還可以勉強架上去。
採用雙橋式整流，並在整流二極體並上0.33uF的電容，這樣子的好處請參考 ucc 的推薦。ucc 建議並0.01uF ~ 0.033uF，那 0.33 會不會太大了，聲音會不會變呆?耳擴 M3 的設計者 AMB 也提出了他的質疑，Gilmore 先生的回答：一切正常。
定案版：並加上 10K VR & 10u 鉭質電容的位置。
