CD-PRO2 組裝、修改紀錄

我們常把音響器材，聲音訊號的來源稱之為訊源，既然是聲音的源頭，訊源器材之優劣，立即、直接影響聲音的表現。近年來雖然有許多其他數位格式的音樂快速竄起，但是，CD到目前為止依然是(二聲道)純音響的主流，組裝一台優質的CD唱盤，應該是許多音響DIYer的夢想。而CD PRO2 套件的誕生，圓了許多喜歡 DIY 朋友的一個夢，不去談訂購時候的風風雨雨(訂購後的風雨更大)，它是一台可以玩很久的 CD-Player。

CD-PRO2 是PHILIPS公司CD唱盤雷射模組的名稱，目前完整的型號是：CD-Pro2LF，可以由下列網站購得。
http://www.daisy-laser.com/products/CD/modules/CDPro2/cdpro2.htm
PHILIPS 公司所設計生產的雷射模組，在音響界有相當穩固的地位，尤其是早期的CDM-0,1系列，紮實的用料、完美的表現，到現在還是有許多音響愛好者爭相蒐尋典藏的目標，價格也越飆越高，但也越來越少見。

CD-PRO2 模組的問世，又帶給喜好PHILIPS雷射模組愛好者一個新希望，用料、架構都令人期待，但它也只是設計比較完善的雷射模組，還必須加上其他週邊的電路，才可以完整運作，尤其是機箱，會是個令人頭疼的難題。有幾家音響器材公司的高階CD唱盤，也是採用此模組，但價格卻是高不可攀。所以幾年前當台灣地區CD-PRO2 CD唱盤完整套件平價推出，真也造成一股轟動，加上改編"無間道"的影片，在網路上大量流傳，幾乎人人都知道CD-PRO2(很多人不知道它是CD唱盤)，真可說是台灣地區音響DIY的一段傳奇。

回味一下： (最經典的第一集)


目標全套音響DIY的我，當然也訂購了一套，從原版設計的製作完成，一路修改到目前的狀況，倒也非常滿意它的表現。

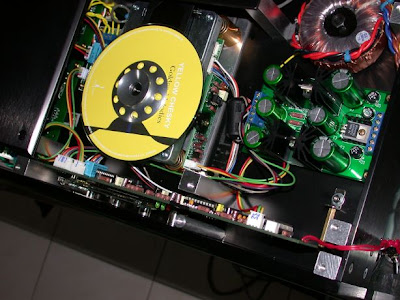

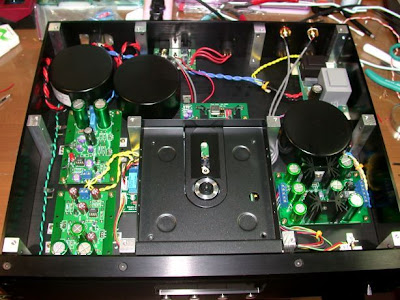

目前使用中(修改完成)的內視圖：
初期完成的狀況：只加上阿仁、小郭設計的PURE CLOCK。
電源部份，有雷射模組需要的5V、9V供電：

原版的數位輸出模組：
控制、顯示部份供電：

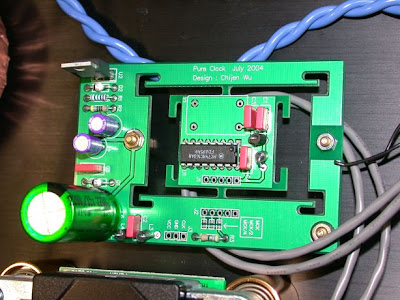

PURE CLOCK：
準備使用TENT生產的Low Jitter頻率振盪器，這個東西對聲音的影響甚巨。
PURE CLOCK 的專用電源
控制、顯示部份
後方拍攝內視圖：

經電源專家測試後，+5V 會有震盪問題。5V、9V的供電，負責模組的運作，發生震盪會影響模組運作，影響聲音的表現，甚至傷害雷射模組。下列為經電源專家UCC幫忙修改後的樣子。

尚未完成模組前移的狀況：

模組後來為什麼要前移，因為原始設計的不完美，使得上蓋打開後，還留有1/5是被遮蓋住的，會造成放取CD的不方便。
由於使用原廠CD鎮比較不好看，後來又推出美麗的CD鎮，可是接合度不佳，會有"滑壘"狀況，於是用砂紙處理，改善狀況。

PURE CLOCK上的 XO 後來換為 TENT XO 8.4672MHz 線路不經過除頻IC，直接通過33R電阻接上PRO2模組，再把數位輸出上的74HC04換成74VHC04。

購買給 Pure clock 的專用電源，有一顆"神秘盒" 我想，裡面應該是電感...或是...有電容，和一般的電源設計不太一樣，似乎看不到"主濾波電容" 而在輸出的地方確有一顆 1000uF/16V 電容。
原來的 Pure clock上有一顆 2200uF 的電容，來自"小郭"裝機的啟發，覺得這樣子"容量"會不會太多而無用，甚至可能造成開機瞬間不穩定，於是拆掉2200uF，另換上220uF。
初期運轉狀況，已有不錯的表現。
變壓器(電源)為音響之母，換裝三顆有金屬屏蔽的變壓器。
改裝模組前移，換透明壓克力上蓋

又花了不少時間換裝阿仁設計的 Re-data & 數位輸出，採用 Pure-Clock + Mck Re-data 方式，Re-data 後的改善非常明顯，小小一片＂簡單＂的線路，就可以有明顯的"改變"，加了Re-data & 數位輸出之後，我自己的聽感是覺得有大幅改善。
換裝後的數位輸出模組：

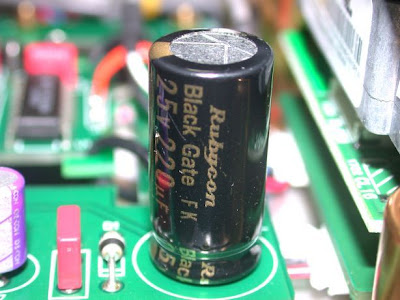

PURE COLCK 改用最優質的電容 BlackGate FK

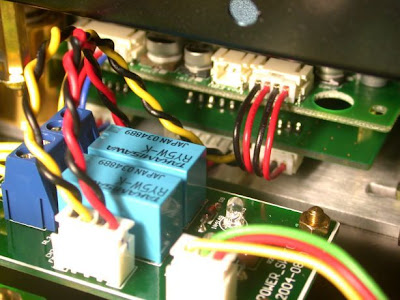

原始設計的循序上電模組，以訊號用的繼電器，控制5V、9V上電順序。

這個部份也是外傳容易造成CD-PRO2雷射掛掉的主因之一。

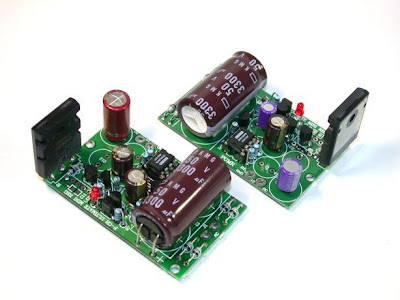

把 5V, 9V 換 UCC Mini 穩壓，這又是一次大工程。

追求更高境界，二級穩壓，準備開始。
5V 第一級使用電壓 11.5V，9V 第一級使用電壓 15V。

密技：整流四顆 1N5062 都分別並上 SPP0.01uF/630V
在C2並一顆金屬皮膜電容 0.1uF 。
密技：9V & 5V 穩壓，電阻 R7 拆除，然後改為2SK170GR，2SK170GR的腳位接法：將中間腳與右腳並聯後插入R7的白圓圈，而2SK170GR的左腳接到R7的另一端。

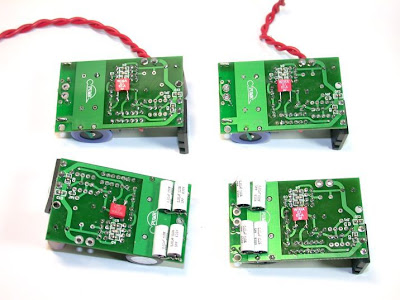

二級穩壓完成換裝，正常運作。

終於找到最佳方案，換掉定位柱徹底解決 CD PRO2 中心不好對正的問題。
KA25設計的定位柱。
測試多個CD鎮後，以小顆Tri石墨鎮搭配石墨片為最佳選擇。
太大顆、太重會有馬達啟動吃力現象。

小郭製作的遮羞鋁片，專治三合一開關，改裝標準規格IEGO純銀電源座，並安裝分段開關...OFF ON ON...準備做什麼呢？

分段開關，是要替換循序上電模組，提前以兩顆變壓器循序上電，避開利用訊號繼電器上電的方式，而且，可以少了好多個接點。這個作法會有風險，萬一台電瞬間停電（夏天常發生），有可能會造成同時上電，所以，刻意把 9V 部份的線，拉長一點，可能可以賺個 0.000000X 秒(天知道有沒有效)
數位輸出模組，乾脆也給它獨立供電，又做了一組 UCC mini 5V 穩壓。
循序上電模組已跳過不再使用。

變壓器改用 UCC 的 T8 變壓器，比原來的又大顆了一點，還是動用電鑽，又開了一個孔才剛剛好，變壓器底部用了瀝青膠帶吸震。

換裝後動作：

插上電源線，先讓控制部份及外部XO通電，開啟原來的啟動開關，原來的循序上電模組動作(但是已無接線)，最後再打開分段開關，讓 5V 9V 依序分別通電。
CD PRO2 數位輸出，到數位輸出模組的線，也換掉。向"老田"買了一條"白帶魚"純銀裸線，切了5小條捲成一條，再以熱縮套處理，接上。
又找到一個小空間，把數位輸出模組的供電，也同樣加上二級穩壓，整個改機工程大概告一段落，短期內不會再有修改。
整體結果是令人滿意的，但是所費不貲，下次還是直接買廠機比較快。
