[創格號] 有管味的DAC...DAC 1.5

這一篇是 2005年 2月6日發佈的一篇裝機過程討論
就當作我開始記載部落格的第一篇文章

大約是在2003年開始，無意間闖進"我的耳機世界"網站，從此開始迷上音響DIY，前前後後花了不少時間、精神、金錢....，但所得到的是樂趣、成就感、與對音樂更深入的喜愛，至今依舊樂此不疲

一直想說把之前發佈的一些裝機紀錄架設一個網站，但是...真會是一個大工程，網頁要做的漂亮也不太容易，最主要還是自己懶，這兩天開始使用Google的整合服務，發現還滿吸引人的
於是...又重燃起之前想架站的熱情，只不過改用目前較流行的部落格。

選擇這篇作為創"格"號，是因為在更早期的裝機照片都已經隨著Pchome個人網站的關閉而消逝，當然應該有備分，等之後再慢慢來找。

另外一個原因：
這一台DAC可以解HDCD碼，表現也還算稱職，使用機率頗高。

還有一個原因：
為了製作這台DAC，開始真正對真空管產生興趣，也開始蒐集一些真空管(又是一條敗家之路)。

最後一個原因：
這台 DAC 曾遠赴新竹參加 DAC 擂台大賽，還得到了一些好評。

先把老文章記錄下來，第一篇力求完整。
之後的老文章會簡化一些，有新的東西也會隨時加入。
-----------------------------------------------------
有管味的DAC...DAC 1.5

DIY的DAC套件或是電路板，名稱挺亂的，DAC1.5是阿仁兄的作品。之前也擁有過管輸出的DAC...Colin's DAC，搭配小功率管機 & 全音域喇叭...表現極佳，還有耳機輸出...可說是一魚兩吃，為了享用HDCD的解碼效果，製作了(也是阿仁的)DAC3.0後...把Colin's DAC賣了，DAC3.0的表現也很棒...還有平衡輸出，覺得比較浪費的地方是：完全沒有用到平衡輸出。當然、腦袋裡還是會懷念管輸出的感覺，因此當DAC1.5一推出，立刻訂購。這次只有PCB、晶片and變壓器。

DAC1.5的管輸出部分，不像Colin's DAC那麼講究，只用到一支真空管：6DJ8 or 7DJ8 系列，重點是DAC1.5也有HDCD解碼，如此搭配起來，總是令人期待的。

數位信號輸入交連電容，使用UCC的一般版0.01uF and MKP2000 0.1uF，輸入組抗電阻75R 使用HOLCO，其他部分還是使用慣用的PHILIPS 0.1電阻(有點貴...但是表現佳) 共三組輸入(一組平衡輸入)

這是數位接收及HDCD解碼部分，電源旁路還是使用UCC 一般版，電解電容部份...OS-CON

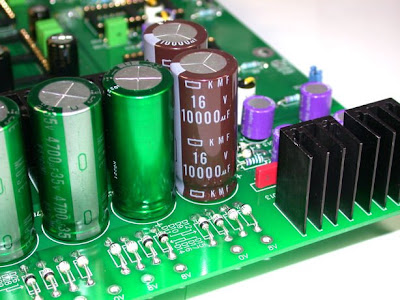

數位穩壓部分：使用兩顆LT317，電阻直接配100R、 300R沒有使用VR。1n5062穩壓二極體，濾波使用10000uF/16V 。

類比穩壓部分：輸出電容用上了Black Gate FK，adj 對地用Philips 013 其他大致相同...

真空管穩壓部分：B+ 為150V，燈絲可調6.3V or 7.3V，燈絲部份穩壓IC比照阿仁兄使用LT1085，這部分的零件比較沒有規劃，能買到的就用了。RIFA 100uF/400V抽屜裡還有好多顆，以及RIFA 450 0.1uF/400V正好都用的上。電阻部分，買了幾顆PHILIPS 3W的、以及電阻小舖5W的，找不到66K只好用串接...

數位/類比轉換 & 電流/電壓轉換 & 低通濾波部分：數位/類比轉換使用PCM63PK，IV轉換 & LPF的OP為AD797 & OPA627。 I/V 轉換部分的旁路電容使用MUSE KZ (沒那麼多BG)， LPF 部分的旁路電容使用BG標準版，小容量(P)部分的電容，一般都建議使用PHILIPS KP電容，這次剛好所有的數值都有，通通改用雲母電容，也不知道是否較優，穿插了一支Holco，是因為PHILIPS 0.1% 沒有這個數值 780R。
